W układzie paliwowym liczy się nie tylko sama pompa i wtryskiwacze, ale też mały element, który utrzymuje ciśnienie po zgaszeniu silnika. To właśnie zawór zwrotny paliwa decyduje, czy przewody pozostaną wypełnione, a rozruch po postoju będzie szybki i przewidywalny. W praktyce jego nieszczelność potrafi dać objawy, które łatwo pomylić z awarią pompy, filtra albo regulatora ciśnienia.
Najważniejsze rzeczy, które warto wiedzieć o zaworze w układzie paliwowym
- Jego zadanie jest proste: pozwala paliwu płynąć tylko w jedną stronę i nie dopuszcza do cofania się paliwa po wyłączeniu silnika.
- W sprawnym układzie pomaga utrzymać słup paliwa i ciśnienie robocze, co skraca rozruch i ogranicza ryzyko pracy na sucho.
- Typowe objawy usterki to dłuższe kręcenie po postoju, spadek ciśnienia w listwie, nierówna praca i mylące podejrzenie uszkodzonej pompy.
- Do diagnostyki najlepiej użyć pomiaru ciśnienia po zgaszeniu silnika oraz kontroli szczelności przewodów i filtra.
- Przy doborze zamiennika liczą się średnica przyłącza, kierunek przepływu, ciśnienie otwarcia i zgodność z benzyną albo dieslem.
Po co w układzie paliwowym potrzebny jest zawór zwrotny
Ja traktuję ten element jako zabezpieczenie całego układu przed rozlewaniem się paliwa z przewodów z powrotem do zbiornika. Gdy silnik pracuje, pompa buduje ciśnienie, a zawór otwiera przepływ w kierunku silnika. Po wyłączeniu napędu zamyka drogę wsteczną, więc przewody nie opróżniają się z paliwa i pompa nie musi za każdym razem napełniać układu od zera.
To ważniejsze, niż wygląda na pierwszy rzut oka. W autach z wtryskiem utrzymanie ciśnienia wpływa na czas rozruchu, stabilność pracy po odpaleniu i zachowanie auta po dłuższym postoju. W starszych konstrukcjach albo przy dołożonej elektrycznej pompie zwrotnej zawór pomaga też ograniczyć zapowietrzanie i zjawisko „suchych” przewodów.
W praktyce problem zaczyna się wtedy, gdy element przepuszcza wstecznie albo sam układ ma nieszczelność. Objawy bywają podobne, dlatego nie warto od razu zakładać najgorszego. Najpierw trzeba zrozumieć, jak ten zawór faktycznie pracuje.
Jak działa ten element w praktyce

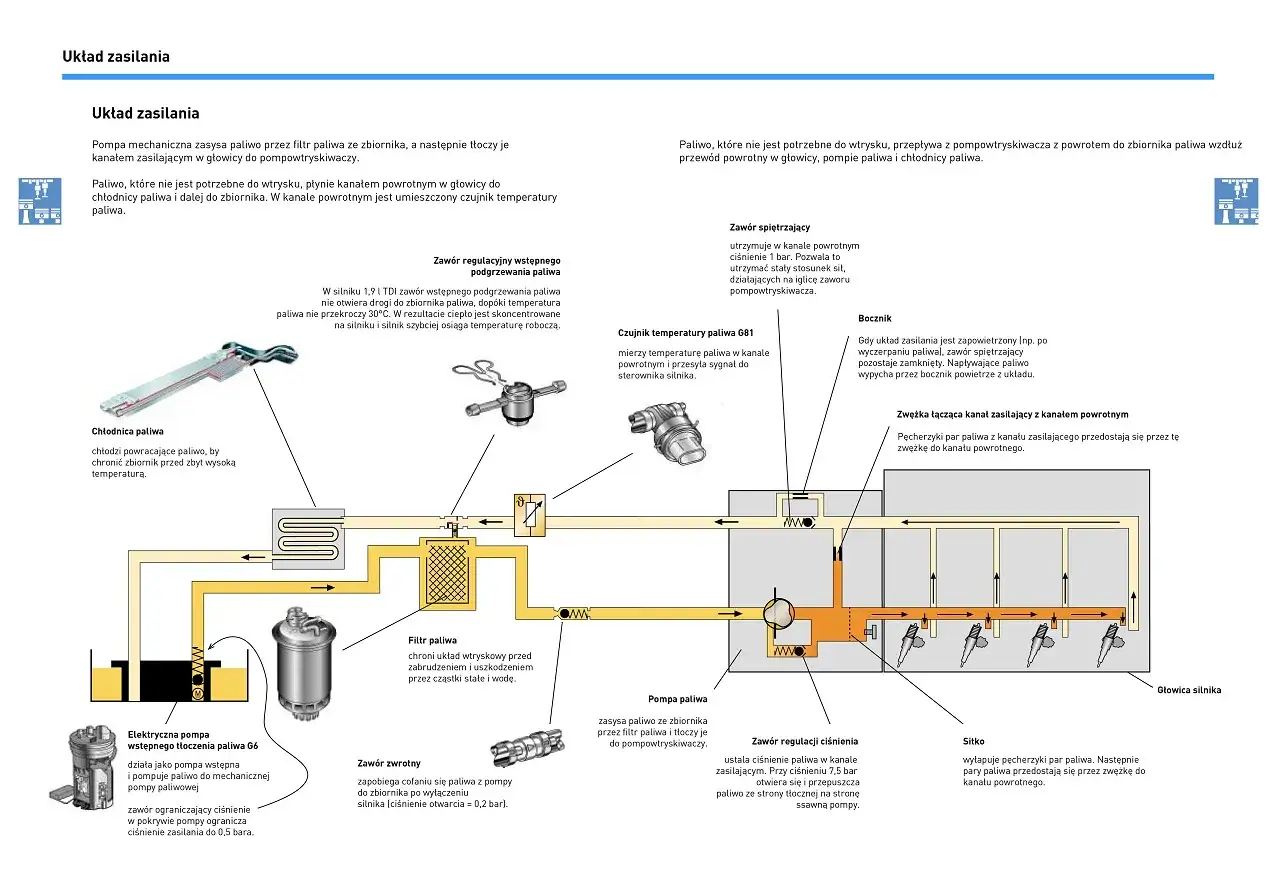

W większości rozwiązań spotkasz prostą konstrukcję: kulkę, grzybek albo membranę dociskaną sprężyną. Gdy pompa wytwarza odpowiednie ciśnienie, element otwiera się i paliwo płynie dalej. Gdy pompa przestaje pracować, sprężyna i spadek ciśnienia domykają kanał, a paliwo nie cofa się do zbiornika.
W materiałach Motorservice dla uniwersalnych zaworów stosowanych w przewodach paliwowych podano ciśnienie otwarcia 0,15–0,25 bar. To dobry punkt odniesienia, bo zbyt słaby zawór będzie przepuszczał wstecznie, a zbyt „twardy” może niepotrzebnie obciążać pompę i pogarszać zasilanie układu.
Ważna jest też orientacja montażu. Na obudowie zwykle znajduje się strzałka wskazująca kierunek przepływu. Brzmi banalnie, ale w warsztacie właśnie tu najczęściej pojawia się błąd: zawór jest fizycznie nowy, tylko zamontowany odwrotnie. Efekt jest natychmiastowy, bo paliwo nie przejdzie dalej albo przejdzie z wyraźnym dławieniem.
W autach z dodatkową pompą elektryczną zawór bywa montowany także na obejściu lub powrocie, żeby zapobiec opróżnianiu konkretnego odcinka przewodu. Wtedy nie chodzi już wyłącznie o sam rozruch, ale o utrzymanie pełnego układu gotowego do pracy. To prowadzi do pytania najpraktyczniejszego: po czym poznać, że ten element przestał działać poprawnie.
Jakie objawy najczęściej wskazują na usterkę
Uszkodzony zawór zwrotny rzadko daje objaw jeden do jednego. Zwykle widzę zestaw symptomów, które składają się na jeden obraz: ciśnienie w układzie paliwowym spada za szybko po zgaszeniu silnika, a po dłuższym postoju auto potrzebuje kilku dodatkowych obrotów rozrusznika, żeby zapalić.
| Objaw | Co może się dziać | Co sprawdzić najpierw |
|---|---|---|
| Dłuższy rozruch po nocy | Paliwo cofa się z przewodów albo z listwy zasilającej | Ciśnienie resztkowe, szczelność przewodów, filtr paliwa |
| Nierówna praca tuż po odpaleniu | Układ długo się odpowietrza lub pompa musi nadrabiać brak słupa paliwa | Zapowietrzenie, nieszczelność po stronie ssącej, zawór zwrotny |
| Gaśnięcie lub szarpanie przy przyspieszaniu | Ciśnienie nie trzyma wartości pod obciążeniem | Pomiar ciśnienia pod obciążeniem, filtr, wydajność pompy |
| Głośniejsza praca pompy | Pompa próbuje wielokrotnie ponownie napełnić układ | Stany przewodów, zawór, kosz pompy, zanieczyszczenia |
| Trudny rozruch po krótkim postoju | Ciśnienie szybko ucieka, mimo że silnik był wcześniej ciepły | Przecieki wewnętrzne, regulator ciśnienia, zawór zwrotny |
Tu ważne zastrzeżenie: podobne objawy daje też zapchany filtr, słaba pompa, nieszczelność przewodu albo cofanie paliwa przez regulator ciśnienia. Dlatego sama lista symptomów nie wystarcza. Najpierw trzeba oddzielić usterkę tego konkretnego elementu od problemów całego zasilania.
Jak sprawdzić, czy problem rzeczywiście leży po tej stronie
Najprostszy test to pomiar ciśnienia po zgaszeniu silnika. Jeśli układ traci ciśnienie zbyt szybko, zawór może przepuszczać wstecznie, ale równie dobrze winne mogą być nieszczelności na połączeniach albo elementy w samej pompie. Ja patrzę na wynik zawsze razem z zachowaniem auta po kilku minutach i po nocnym postoju, bo to daje pełniejszy obraz niż pojedynczy odczyt.
- Sprawdź, jak długo auto kręci po postoju dłuższym niż kilka godzin.
- Odczytaj ciśnienie paliwa po wyłączeniu zapłonu i porównaj je ze specyfikacją modelu.
- Obserwuj, czy po włączeniu zapłonu pompa musi wyraźnie dłużej budować ciśnienie niż zwykle.
- Skontroluj połączenia przewodów, filtr, szybkozłączki i okolice obudowy pompy pod kątem zasysania powietrza lub wycieków.
- Jeśli układ jest diagnostycznie dostępny, porównaj ciśnienie niskiej strony i strony wysokiego ciśnienia z danymi producenta.
W praktyce przydatny jest też punkt odniesienia z diagnostyki układów common rail. W jednym z materiałów Delphi dla 2.0 HDi podano, że ciśnienie zasilania przy wejściu pompy wysokiego ciśnienia powinno wynosić co najmniej 2,5 bar podczas rozruchu, a do startu silnika potrzebne jest około 117 bar na szynie. To nie jest uniwersalna wartość dla każdego auta, ale dobrze pokazuje, jak szybko niskie ciśnienie po stronie zasilania potrafi zablokować cały rozruch.
Jeśli pomiar wskazuje na szybki spadek ciśnienia, a filtr i przewody są szczelne, zawór zwrotny staje się jednym z głównych podejrzanych. Wtedy sens ma już dobór właściwego zamiennika, a nie zgadywanie na oko.
Jak dobrać i zamontować właściwy zamiennik
Dobór zaczyna się od średnicy przewodu. Na rynku spotyka się rozwiązania z przyłączami 6, 8, 10 i 12 mm, a w ofertach uniwersalnych pojawiają się też wartości pośrednie zależnie od producenta. To ważne, bo za luźne połączenie będzie łapało nieszczelność, a zbyt ciasne może uszkodzić przewód przy montażu.
Drugim parametrem jest kierunek przepływu. Strzałka na korpusie nie jest ozdobą, tylko instrukcją montażu. Trzecia sprawa to zgodność materiałowa: korpus aluminiowy nie powinien pracować w warunkach, które sprzyjają korozji kontaktowej, na przykład przy niekorzystnym zestawieniu z wilgocią i powierzchniami galwanizowanymi. W układzie paliwowym to drobiazg, który później potrafi zamienić się w realny problem.
Przy montażu pilnuję jeszcze jednej rzeczy: ciśnienia otwarcia. Jeśli zawór stawia za duży opór, pompa będzie pracowała ciężej, a w skrajnym przypadku układ dostanie za mało paliwa pod obciążeniem. Jeśli jest zbyt „lekki”, nie utrzyma słupa paliwa i cały sens montażu znika. Dlatego lepiej wybrać część dopasowaną do układu niż uniwersalny element kupiony tylko po średnicy.
W starszych autach, zwłaszcza z dodatkową pompą elektryczną albo po przeróbkach układu, zawór bywa wręcz konieczny, żeby przewody nie opróżniały się po postoju. W nowszych konstrukcjach często jest już zintegrowany z modułem pompy lub regulatorem ciśnienia, więc zamiast dokładać nowy element, czasem rozsądniej wymienić cały zespół. To zależy od budowy konkretnego auta, dostępności części i tego, czy producent przewidział serwisowanie samego zaworka.
Czego nie robić, gdy układ paliwowy zaczyna sprawiać problemy
Najczęstszy błąd to wymiana pompy „na ślepo”. Jeśli układ traci ciśnienie przez nieszczelny zaworek, uszkodzony filtr albo cofanie się paliwa przez przewód, nowa pompa nie rozwiąże problemu, tylko podniesie koszt naprawy. Drugi błąd to montaż zaworu bez sprawdzenia kierunku przepływu i bez testu po złożeniu układu.
- Nie zakładaj, że każdy problem z rozruchem oznacza zużytą pompę.
- Nie mieszaj przypadkowych średnic przewodów i złączek.
- Nie ignoruj drobnych nieszczelności po stronie ssącej, bo potrafią symulować awarię zaworu.
- Nie montuj elementu o nieznanym ciśnieniu otwarcia, jeśli układ wymaga stabilnego zasilania.
- Nie pomijaj kontroli filtra paliwa, bo zabrudzenie często przyspiesza zużycie całego układu.
Jeśli miałbym wskazać jedną praktyczną zasadę, byłaby prosta: najpierw potwierdź spadek ciśnienia i szczelność układu, dopiero potem wymieniaj elementy. Właśnie tak najłatwiej odróżnić prawdziwą usterkę zaworu od problemu, który tylko wygląda podobnie. I to podejście oszczędza zarówno pieniądze, jak i czas spędzony na niepotrzebnych wymianach.
Co warto zapamiętać przed naprawą układu zasilania
W dobrze działającym układzie paliwo ma być gotowe do natychmiastowego podania, a nie wracać do zbiornika przy każdym zgaszeniu silnika. Dlatego zawór zwrotny paliwa jest małym, ale bardzo praktycznym elementem: pomaga utrzymać ciśnienie, ogranicza opróżnianie przewodów i często ratuje rozruch po postoju.
Jeśli objawy są wyraźne, a test ciśnienia potwierdza szybki spadek po wyłączeniu silnika, szukam przyczyny właśnie w tym miejscu, ale nigdy bez sprawdzenia całego toru zasilania. W realnej naprawie liczy się nie sam element, tylko to, czy pasuje do średnicy przewodów, kierunku przepływu, rodzaju paliwa i oczekiwanego ciśnienia roboczego.
Najwięcej daje tu spokojna diagnostyka. Dobrze dobrany i poprawnie zamontowany zawór przywraca układowi stabilność, a źle dobrany potrafi wygenerować dokładnie te same objawy, które miał naprawić.
